中國教育在線
近日，山東大學晶體材料全國重點實驗室張俊杰教授/陶緒堂教授團隊牽頭，聯(lián)合北京高壓研究中心曾橋石研究員、中國科學院物理研究所周睿研究員、國家納米科學中心鄭強研究員、芝加哥大學陳愈生教授等多個團隊，在鎳基高溫超導體研究中取得重大突破，相關團隊以“Bulk superconductivity up to 96 K in pressurized nickelate single crystals”為題，在線發(fā)表于國際頂級期刊《自然》(Nature)上。
論文第一作者為山東大學晶體材料全國重點實驗室2023級博士研究生李飛宇(共一第一)和北京高壓研究中心博士研究生邢貞芳(共一第二)，通訊作者為山東大學張俊杰教授、陶緒堂教授，北京高壓研究中心曾橋石研究員、彭帝博士，山東大學晶體材料全國重點實驗室為第一通訊單位。
鎳基超導的兩大關鍵問題
高溫超導材料因零電阻和完全抗磁性，在能源、信息、醫(yī)療、交通等領域具有重要的應用價值，但高溫超導機理仍是未解之謎，被國際頂級學術期刊《科學》(Science)列為“人類125個未解決的關鍵科學問題”之一。
鎳基氧化物是近年來新興的高溫超導體系，其研究仍面臨兩大挑戰(zhàn)：一是體塊單晶依賴高壓制備，且易于出現(xiàn)化學組分不均勻、氧空位以及單層-三層雜化Ruddlesden-Popper相共存等問題;二是最高超導轉變溫度(Tc)僅83K，遠低于銅基超導體的164K。
重大突破解決領域難題

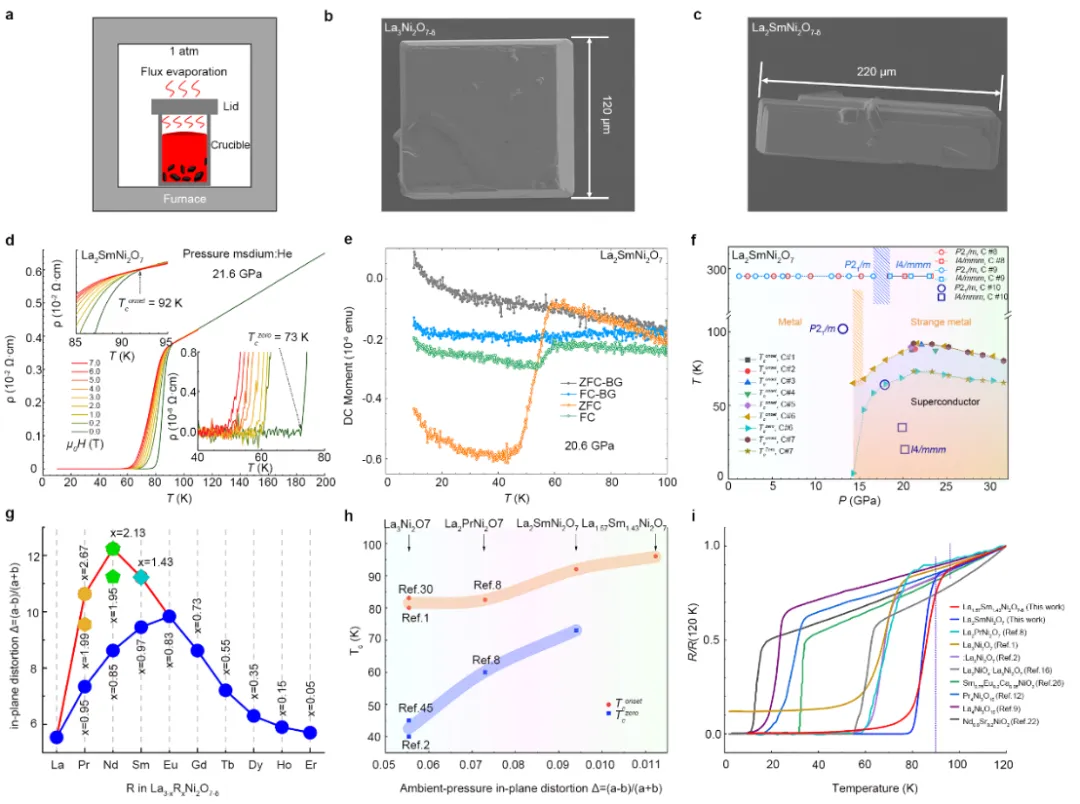

1.突破高壓制備技術：常壓助熔劑法攻克單晶生長瓶頸
針對傳統(tǒng)“高壓浮區(qū)法”需10-15個大氣壓氧壓、單晶質量不高的問題，團隊首創(chuàng)常壓助熔劑法——以K2CO3為助熔劑，在常壓下成功生長了系列雙層鎳氧化物單晶，測試表明單晶具有良好的成分均勻性和高的晶體質量，解決了鎳基超導高質量單晶制備的“卡脖子”問題，為高溫超導機理研究提供了優(yōu)質材料平臺。
2.應用化學應力策略刷新超導溫度紀錄
團隊發(fā)現(xiàn)La2SmNi2O7單晶在21.6GPa下Tc高達92K，零電阻溫度73K，超導體積分數(shù)超60%，明確證實該材料為體超導，同時打破了之前的鎳基超導溫度紀錄。團隊還發(fā)現(xiàn)該材料在單斜、四方兩種結構下均能超導，為解決鎳基高溫超導機理問題提供重要結構基礎。
團隊進一步分析結構與物性關系，首次發(fā)現(xiàn)關鍵規(guī)律：常壓下面內晶格畸變Δ=(a-b)/(a+b) 與高壓下最高Tc呈正相關，即晶格畸變越大，超導溫度越高。基于此規(guī)律，團隊測試了La1.57Sm1.43Ni2O7-δ單晶，發(fā)現(xiàn)其高壓下Tc高達96K(約–177 ℃)，創(chuàng)造了全球最高鎳基超導溫度紀錄。
該成果的核心價值在于團隊的原創(chuàng)貢獻：“常壓助熔劑法”打破高壓依賴，提供了低成本、易推廣的單晶制備方案;“晶格畸變-Tc”規(guī)律創(chuàng)造鎳基高溫超導新紀錄，為設計與合成更高Tc的鎳基高溫超導材料提供了一種有效解決思路。團隊進一步預測，晶格畸變更大的La0.87Nd2.13Ni2O7-δ單晶高壓下最高Tc有望突破100K。
該工作得到國家自然科學基金、國家高層次青年人才計劃、山東省泰山學者計劃、山東大學晶體材料全國重點實驗室、科技部重點研發(fā)計劃、上海市極端環(huán)境新材料重點實驗室、上海市科學技術委員會等支持。本工作使用了綜合極端條件實驗裝置的高場核磁共振實驗站，上海光源的BL17UM線站以及Spring-8的BL10XU線站。
① 凡本站注明“稿件來源：中國教育在線”的所有文字、圖片和音視頻稿件，版權均屬本網(wǎng)所有，任何媒體、網(wǎng)站或個人未經本網(wǎng)協(xié)議授權不得轉載、鏈接、轉貼或以其他方式復制發(fā)表。已經本站協(xié)議授權的媒體、網(wǎng)站，在下載使用時必須注明“稿件來源：中國教育在線”，違者本站將依法追究責任。
② 本站注明稿件來源為其他媒體的文/圖等稿件均為轉載稿，本站轉載出于非商業(yè)性的教育和科研之目的，并不意味著贊同其觀點或證實其內容的真實性。如轉載稿涉及版權等問題，請作者在兩周內速來電或來函聯(lián)系。
